1. Đồng hồ nhiệt độ là gì
Trước khi tìm hiểu về bản vẽ đồng hồ nhiệt độ, các bạn cần tìm hiểu về đồng hồ đo nhiệt độ là gì?
Đồng hồ nhiệt độ giúp đo trạng thái nhiệt của một chất đồng nhất. Hệ thống đo lường phải được đặt càng gần nhau càng tốt với cơ thể cần đo. Các phương pháp đo được sử dụng rộng rãi nhất dựa trên các đặc tính vật lý và vật liệu phụ thuộc vào nhiệt độ.
Đây là một thiết bị được sử dụng để chỉ ra nhiệt độ của một vật được theo dõi. Màn hình có thể là một mặt số tương tự, một dải tương tự hoặc một đầu đọc kỹ thuật số. Các phương pháp đo nhiệt độ phổ biến bao gồm dải lưỡng kim (sự uốn cong của chúng tăng lên theo nhiệt độ) và cặp nhiệt điện tạo ra điện áp điện tử phụ thuộc vào nhiệt độ.
2. Các loại đồng hồ nhiệt độ
Để biết và hiểu sâu hơn về bản vẽ đồng hồ nhiệt độ, chúng ta cùng đi qua về các loại nhiệt kế.
- Bimetal Dial Temperature Gauge | Đồng hồ nhiệt độ lưỡng kim – chuyển đổi nhiệt độ của môi trường thành sự dịch chuyển cơ học bằng cách sử dụng một dải lưỡng kim. Dải lưỡng kim gồm hai kim loại khác nhau có hệ số nở vì nhiệt khác nhau.
- Liquid Filled Dial Temperature Gauge | Đồng hồ nhiệt độ dầu
- Gas Filled Dial Temperature Gauge | Đồng hồ nhiệt độ dạng dây / khí
- Temperature Gauge Switch | Công tắc nhiệt độ – vừa hiển thị vừa giúp đóng mở – kết hợp chỉ báo với chuyển mạch (để tạo hoặc ngắt mạch điện liên quan)
- Digital Display Temperature Gauge | Đồng hồ nhiệt độ kỹ thuật số – là một loại cảm biến RTD hoặc cảm biến cặp nhiệt điện được thiết kế để chỉ thị số đọc nhiệt độ bằng màn hình kỹ thuật số.
Đối với mỗi loại nói riêng và xét về tổng thể thiết kế của thiết bị đo nhiệt nói chung, sản phẩm đều có bản vẽ thiết kế khác nhau. Ví dụ như loại lưỡng kim và loại dầu đều được thiết kế chân sau, chân đứng; kỹ thuật số cũng vậy. (Tìm hiểu thêm tên tiếng anh nhiệt kế)
Dưới đây quý vị hãy cùng tôi tìm hiểu bản vẽ chung của đồng hồ đo nhiệt độ.

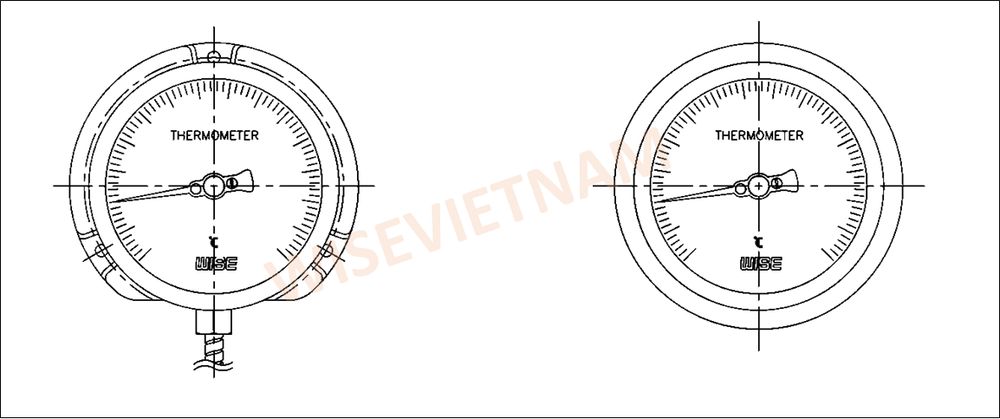

3. Bản vẽ các loại đồng hồ nhiệt độ
Đồng hồ được thiết kế và sản xuất với số lượng lớn các mẫu mã khác nhau để đảm bảo luôn đáp ứng nhu cầu sử dụng của khách hàng. Và để hiểu sâu hơn về những thiết bị này, hãy cùng chúng tôi tìm hiểu về các bản vẽ đồng hồ nhiệt độ

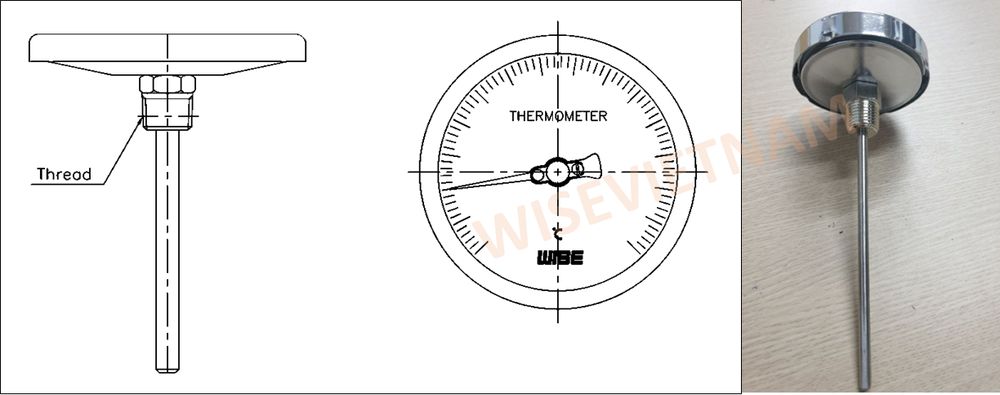

Đồng hồ nhiệt độ chân sau
Là kiểu nhiệt kế với chân đo nằm ở mặt sau đồng hồ, là một loại thiết bị đo được cấu tạo bởi can nhiệt được định vị chính giữa phía sau của đồng hồ, can nhiệt được làm bằng chất liệu inox 304, 316 có độ chính xác cao, sản phẩm chuyên dụng để đo nhiệt độ môi chất ở các môi trường chất khí hoặc chất lỏng.

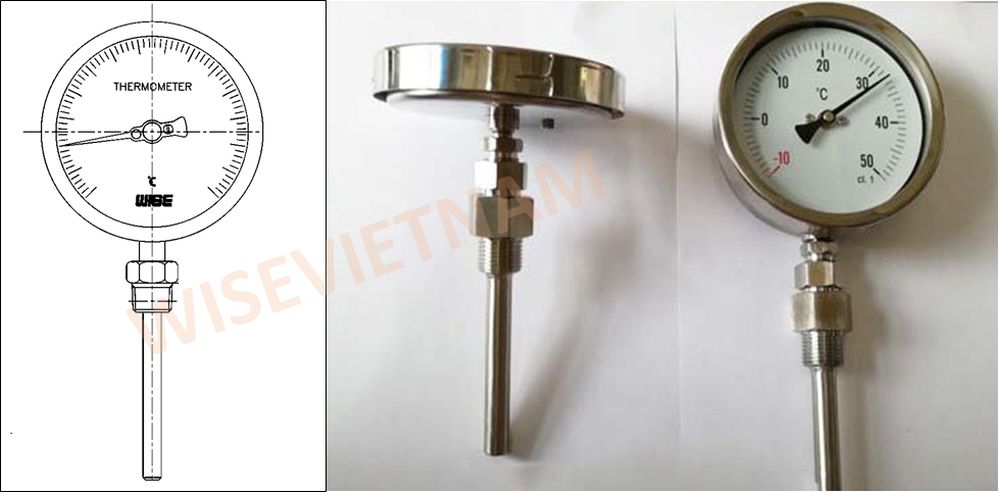

Nhiệt kế chân đứng
Là kiểu đồng hồ đo nhiệt độ với kiểu chân đứng, là dạng đồng hồ nhiệt có chân đứng, mặt hướng về người xem, người vận hành, Loại đồng hồ này thường được lắp đặt ở phía trên đường ống, vị trí cao nhất trên đường ống.

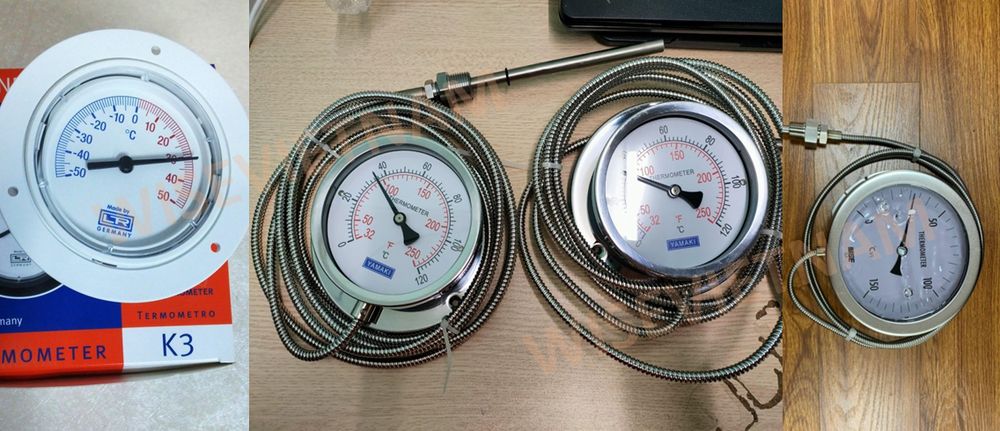

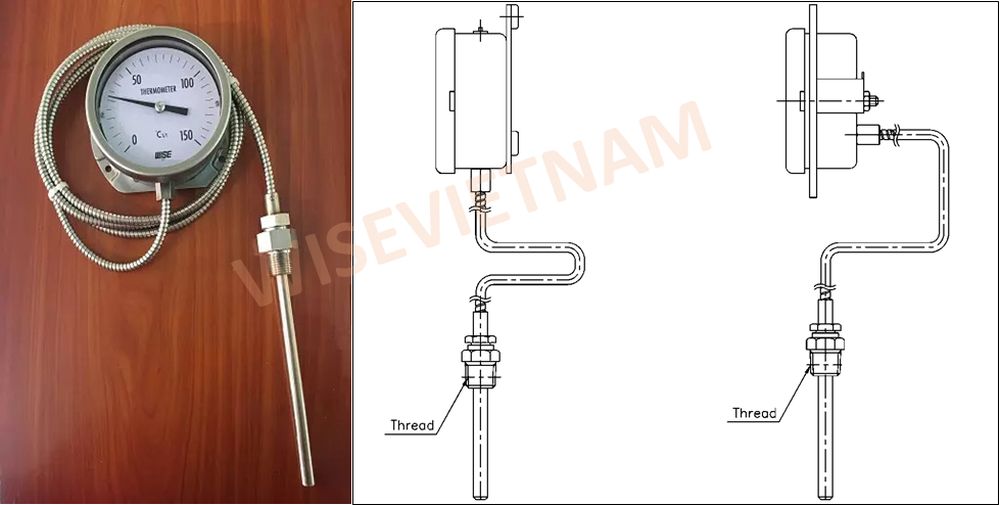

Đồng hồ nhiệt độ dạng dây
Thay vì chân đo kết nối trực tiếp với đồng hồ thì kiểu thiết bị này có thêm dây capillary. Đây là một loại ống mao dẫn có một đầu nối với đồng hồ, một đầu nối với chân đo cảm biến nhiệt. Là thiết bị đo nhiệt độ sử dụng để đo nhiệt độ của môi trường trong đường ống, nhưng nơi mà khó quan sát, khó lắp đặt các loại đồng hồ chân đứng, chân sau như: trong bình cao, bể sâu.

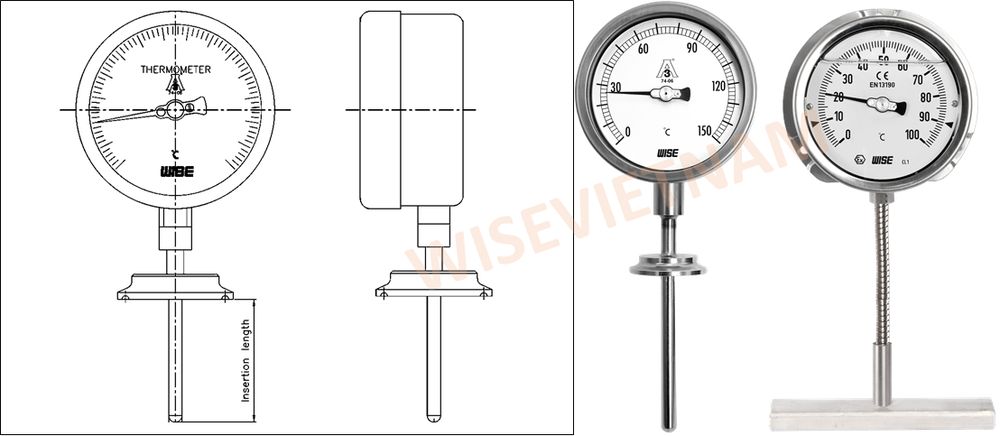

Nhiệt kế chân đứng kết nối kẹp
Thay vì kiểu kết nối ren chuyên dụng thông thường, nhiệt kế thường được sản xuất với các kiểu kết nối khác như kiểu clamp – kẹp. Không cần vặn ren, kết nối dạng kẹp có phần nhanh chóng và đơn giản hơn, chỉ cần đưa đúng vị trí cần thiết, sau đó người thi công cùm lại cố định với ống là xong.

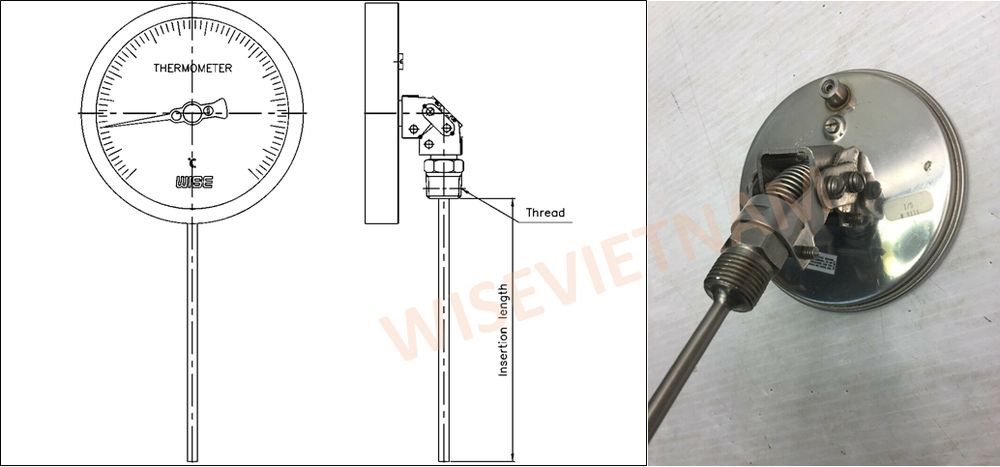

Đồng hồ nhiệt độ thân điều chỉnh
Đây là loại nhiệt kế có phần que đo đa năng, thiết kế đặc biệt để có thể điều chỉnh ở hầu hết mọi góc độ để dễ dàng quan sát.

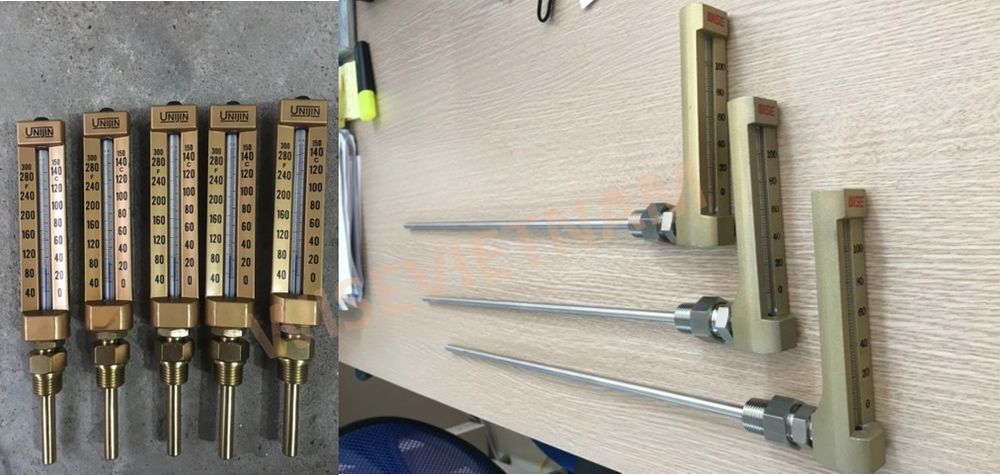

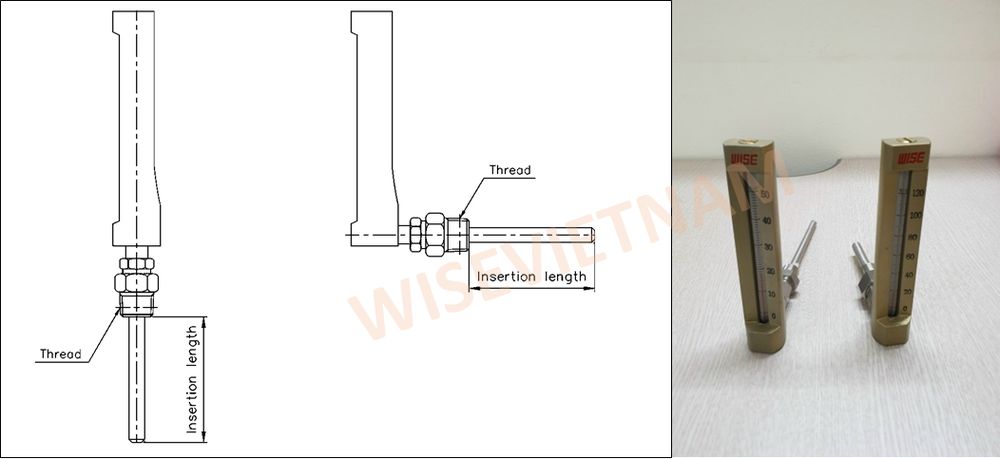

Nhiệt kế thuỷ ngân
Là những ống thủy tinh rất mỏng chứa đầy một lượng nhỏ chất lỏng màu bạc (điển hình là thủy ngân, một kim loại khá đặc biệt ở chất lỏng ở nhiệt độ thường). Khi thủy ngân nóng hơn, nó sẽ nở ra (tăng kích thước) bởi một lượng liên quan trực tiếp đến nhiệt độ.

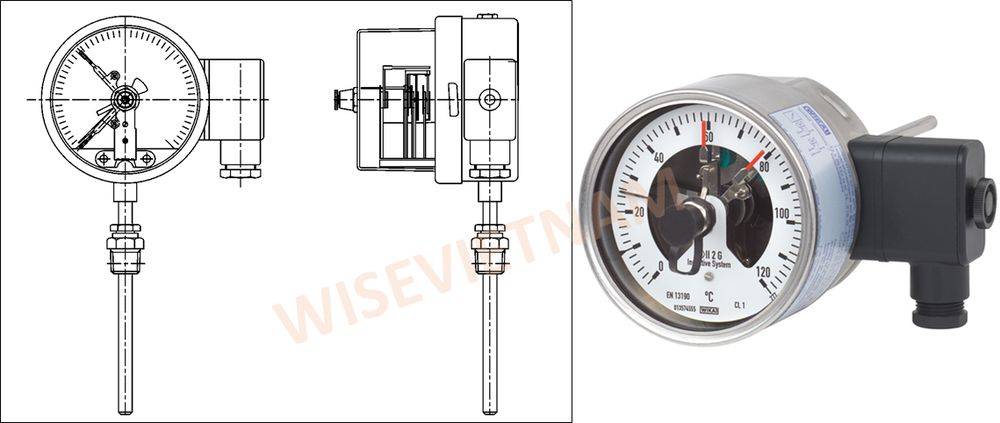

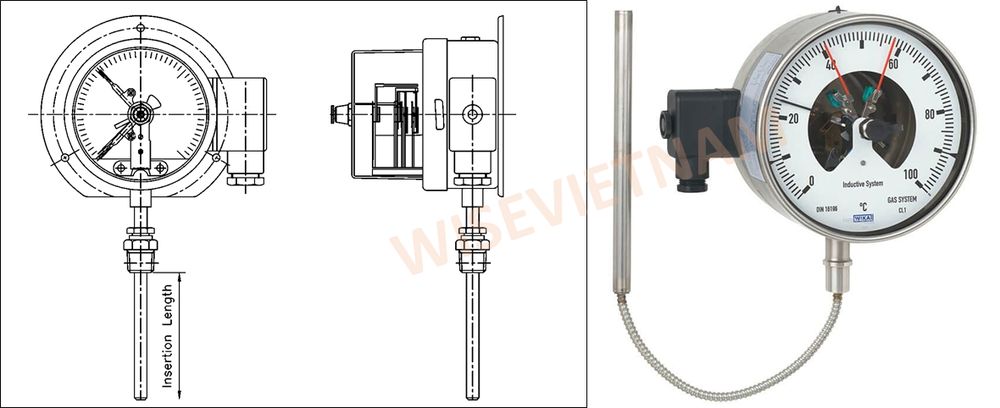

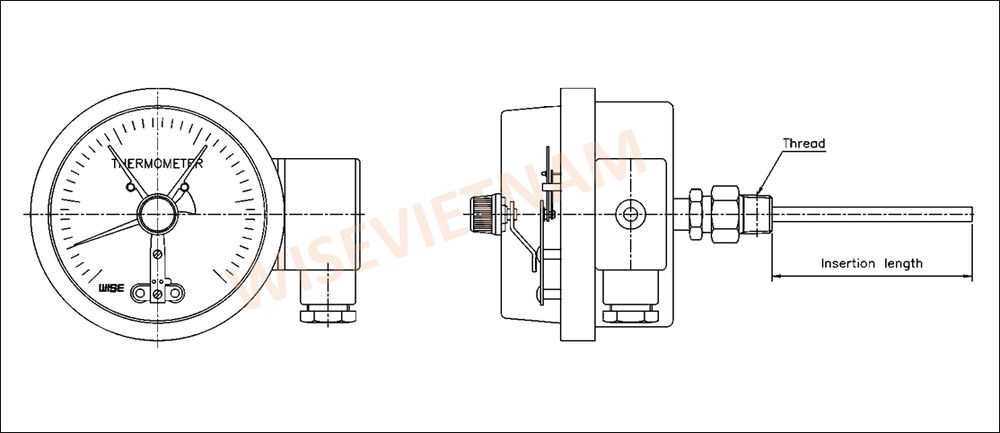

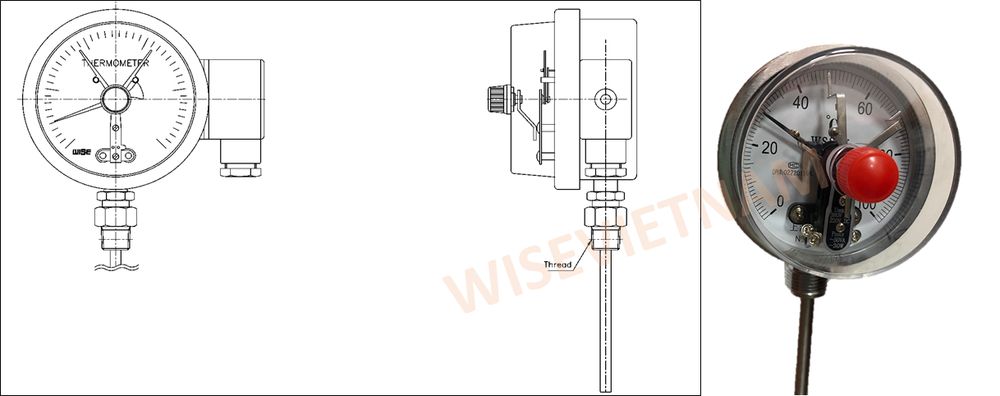

Đồng hồ nhiệt độ tiếp điểm điện
Là loại đồng hồ đo giá trị nhiệt độ được tích hợp thêm các tiếp điểm điện thông qua sensor gắn trên thân đồng hồ để báo tín hiệu relay ra bên ngoài & truyền tới tủ hoặc thiết bị điều khiển. Cung cấp chức năng mà mạch điện có thể được mở hoặc đóng bằng điểm đặt thủ công. Thường được áp dụng khi cần có tín hiệu (âm thanh hoặc cảnh báo bằng hình ảnh) để điều khiển điện trở hoặc bất kỳ ứng dụng nào khác với tiếp điểm và rơ le phụ trợ.
Kiểu chân đứng
Kiểu có dây
Kiểu chân sau
