Đồng hồ áp suất màng

1. Đồng hồ áp suất màng

Đồng hồ áp suất màng là một thiết bị sử dụng sự lệch của một màng mỏng linh hoạt được gọi là ‘màng ngăn’ để đo áp suất của chất lỏng trong một hệ thống. Màng cách ly các bộ phận hoạt động bên trong của đồng hồ đo áp suất khỏi môi trường, ngăn ngừa bất kỳ sự nhiễm bẩn nào. Đặc tính này làm cho áp kế màng ngăn phù hợp để sử dụng với môi trường chất lỏng hoặc khí bị ăn mòn hoặc bị ô nhiễm.

Áp kế này được sử dụng để đo áp suất thấp và được sử dụng trong các ứng dụng như đo áp suất khí quyển hoặc giám sát áp suất trong ống đựng khí. Điển hình là mẫu thiết bị này được sử dụng thành công trong nhiều ngành công nghiệp cho cả ứng dụng đo áp suất tuyệt đối và áp suất chênh lệch. Khả năng tách môi trường và tránh nhiễm bẩn làm cho nó phù hợp để sử dụng trong các ứng dụng mong muốn độ tinh khiết. Nó cũng thích hợp cho các ngành công nghiệp yêu cầu xử lý chất lỏng ăn mòn.

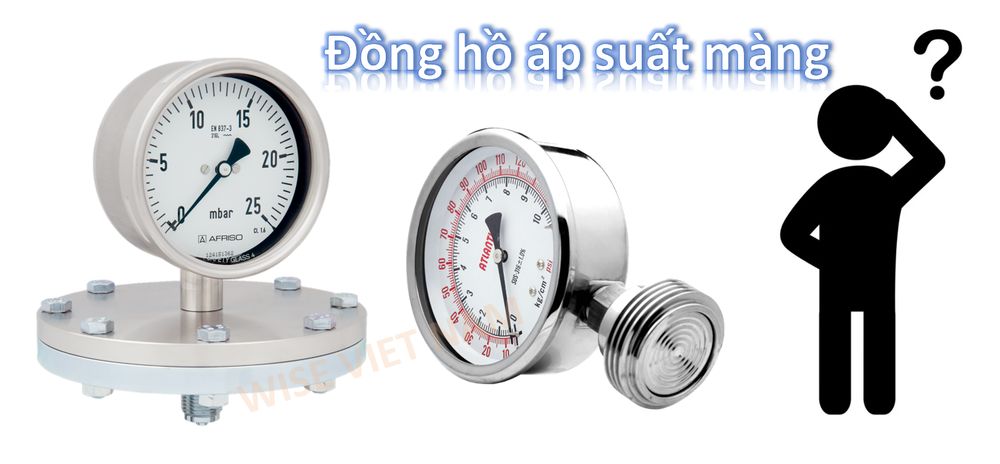

Đồng hồ áp suất màng 1

Tìm hiểu thêm đồng hồ áp suất là gì?

2. Vật liệu chế tạo màng ngăn

Đồng hồ áp suất màng với lớp màng ngăn được chế tạo bởi hầu hết bở vật liệu duy nhất, đó chính là inox. Inox có thành phần chủ yếu là sắt và cacbon, bao gồm ít nhất 10,5% crom, một nguyên tố kim loại mang lại cho kim loại độ hoàn thiện và khả năng chống ăn mòn cao.

Nói chính xác hơn là inox 316 và inox 316L.

  • 316 là một dạng thép không gỉ Austenit được biết đến với hàm lượng 2-3% molypden. Molypden được bổ sung làm cho kim loại có khả năng chống rỗ và ăn mòn tốt hơn, cũng như cải thiện khả năng chống chịu khi tiếp xúc với nhiệt độ cao. Loại thép không gỉ 316 này đặc biệt hiệu quả khi sử dụng trong môi trường axit. Với kim loại này, có thể ngăn chặn sự ăn mòn do axít axetic, clohydric và các dạng axit khác gây ra.
  • Inox 316L là loại thép không gỉ Austenit phổ biến thứ hai sau thép không gỉ 304 / A2 . Các thành phần hợp kim chính của nó sau sắt , là crom (từ 16–18%), niken (10–12%) và molypden (2–3%), với một lượng nhỏ (<1%) silic, phốt pho và lưu huỳnh cũng có mặt. Việc bổ sung molypden cung cấp khả năng chống ăn mòn cao hơn 304, đối với sự tấn công ăn mòn cục bộ bởi clorua và ăn mòn nói chung bằng cách khử axit, chẳng hạn nhưaxit sunfuric . [1] Cấp 316L là phiên bản carbon thấp của thép không gỉ 316. Khi gia công nguội, 316 có thể tạo ra năng suất cao và độ bền kéo tương tự như lớp không gỉ Duplex .

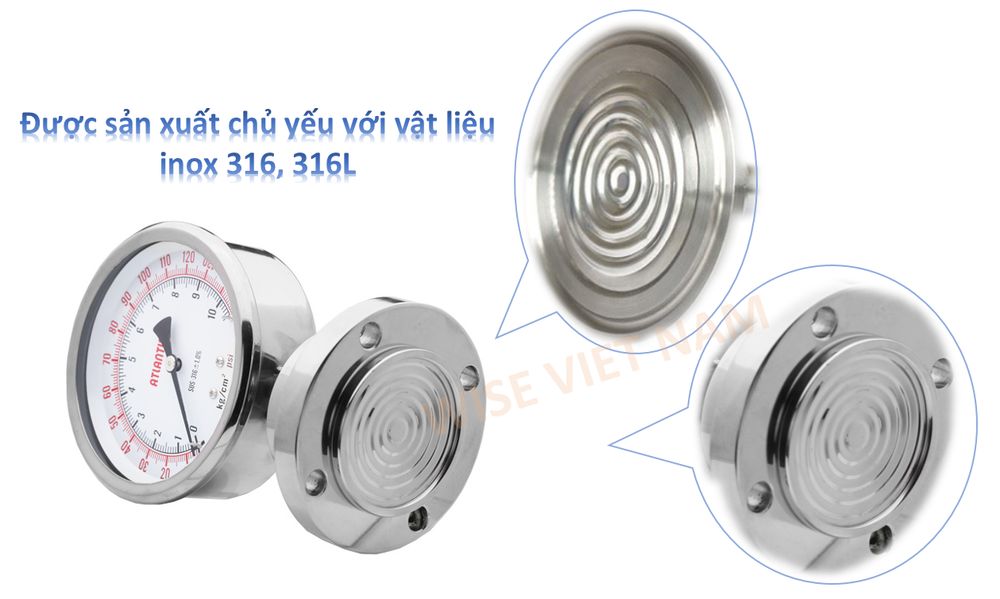

Đồng hồ áp suất màng 2

3. Công dụng của đồng hồ áp suất màng

Đồng hồ áp suất màng với thiết kế đặc biệt, hay nói chính xác hơn là ưu điểm của đồng hồ. Với thiết kế đặc biệt cùng màng ngăn được chế tác vô cùng xuất xắc, áp kế màng ngăn này sẽ mang tới cho quý khách nhiều ưu điểm nổi bật khác nhau như:

  • Hiệu suất làm việc tuyệt vời
  • Mang tình ổn định về lâu dài
  • Thích hợp để đo áp suất tuyệt đối, chênh lệch áp suất
  • Kích thước nhỏ, giá cả phải chăng
  • Có thể được sử dụng để đo nhớt, bùn.
  • Mang hệ số bảo vệ quá tải cao, an toàn khi sử dụng

4. Các thương hiệu sản xuất đồng hồ áp suất có màng ngăn

Hiện nay có rất nhiều thương hiệu sản xuất đồng hồ áp suất có màng ngăn, mỗi thương hiệu lại có những đặc điểm nổi bật riêng. Một số thương hiệu phải kế tới như:

  • Hàn Quốc: Đồng hồ áp suất Wise
  • Trung Quốc: Đồng hồ áp suất Ligi, KK gauges
  • Châu Âu: Đồng hồ áp Georgin (Pháp), Đồng hồ áp Badotherm (Hà Lan), Đồng hồ áp Wika (Đức)

4. Các kiểu kết nối phù hợp với từng hệ thống

Để thuận tiện cho vấn đề lắp đặt, đồng hồ áp suất màng đã được các nhà sản xuất chế tạo với nhiều kiểu dáng kết nối khác nhau như kết nối mặt bích, kết nối ren, kết nối clmap hay rắc co. Mỗi một phương thức kết nối đều mang lại sự tiện ích nhất định, quý khách có thể lựa chọn mẫu kết nối sao cho phù hợp với hệ thống mình sẽ lắp đặt.

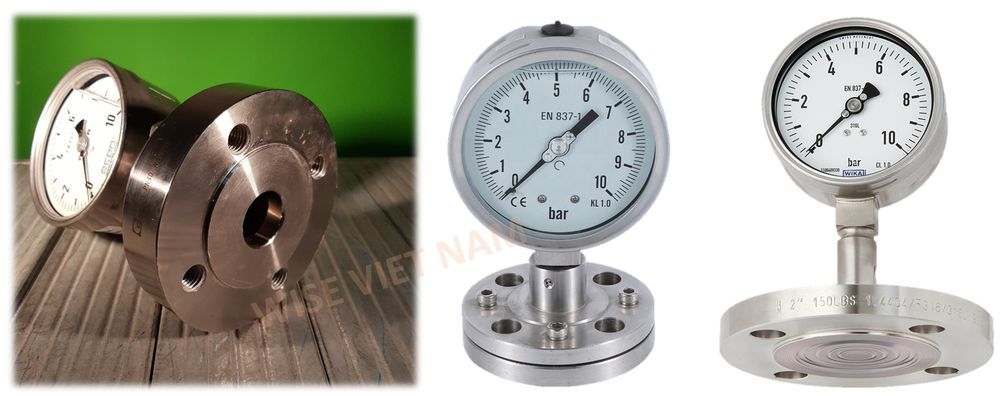

Kết nối mặt bích

Đồng hồ áp suất màng 3

Kết nối ren

Đồng hồ áp suất màng 4

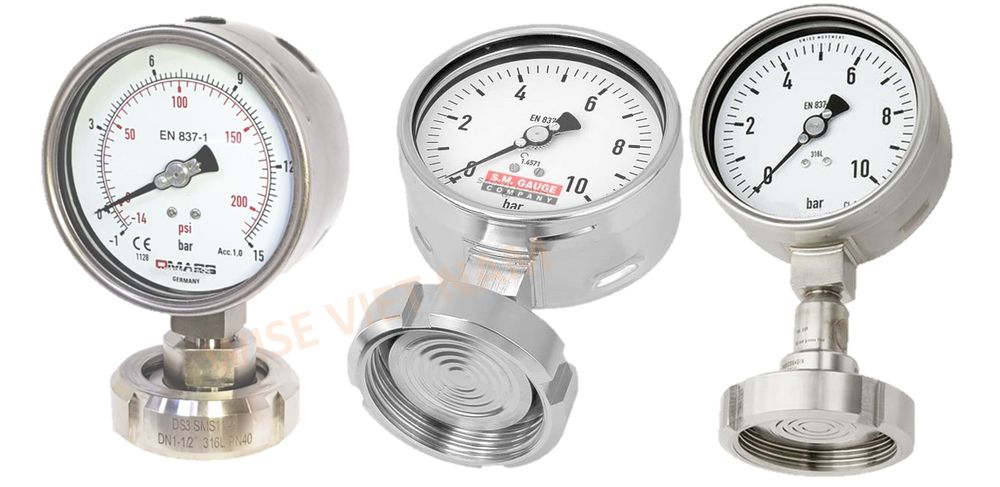

Kết nối rắc co

Đồng hồ áp suất màng 5

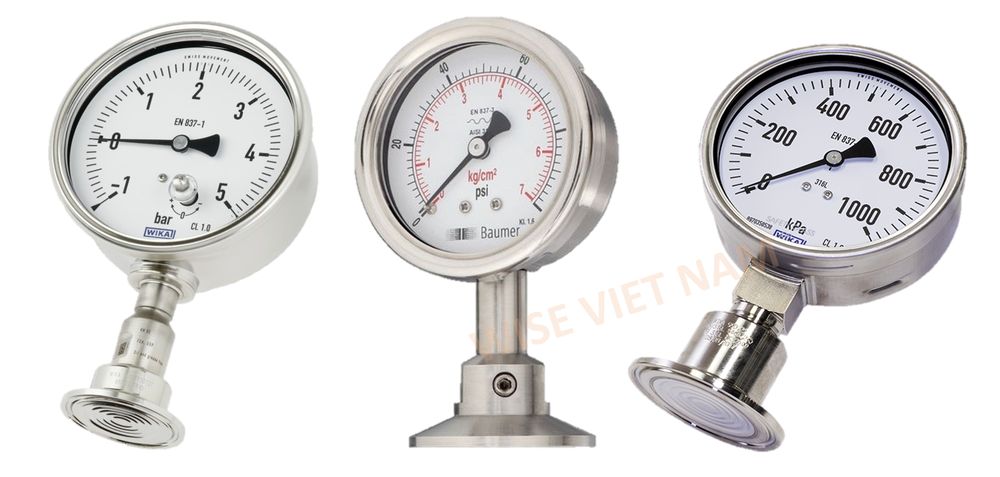

Kết nối kẹp

Đồng hồ áp suất màng 6

5. Ứng dụng đa dạng của đồng hồ áp suất màng

Đồng hồ áp suất màng được biết tới là thiết bị có thể ứng dụng tại bất cứ một hệ thống đường ống nào, miễn là trong giới hạn dải đo hệ thống yêu cầu. Tại bất cứ một điểm đo nào hay bất cứ một hệ thống nào, áp kế màng ngăn sẽ không bao giờ làm bạn phật lòng.

  • Đối với các điểm đo có quá tải tăng lên
  • Với trường hợp chứa đầy chất lỏng, sự phù hợp cho tải và rung động áp suất cao
  • Đối với môi trường khí, lỏng và mạnh, cũng như trong môi trường khắc nghiệt
  • Với tùy chọn mặt bích kết nối mở cũng dành cho phương tiện nhiễm bẩn và nhớt

Các ngành nghề:

  • Hóa chất
  • hóa dầu
  • nhà máy điện
  • khai thác mỏ
  • trên / ngoài khơi
  • công nghệ môi trường
  • chế tạo máy móc
  • Đồ ăn và đồ uống
  • Dược phẩm
  • Hóa dầu
  • Khai thác mỏ
  • và xây dựng nhà máy chung
